雷达液位计安装要求及导波管制作
发布时间:2020-11-21 10:47:19

1、雷达液位计安装要求

雷达液位计的安装位置影响测量精度,应充分注意以下问题:

(1)雷达液位计储罐开口位置离开储罐内壁距离大于雷达液位计安装法兰面距储罐底板高度的15% ,使用导波管无此限制。

(2)为保证信号波无阻碍进入储罐内部,雷达液位计接口的法兰及连接管的总长度小于250mm。

(3)若有导波管,导波管应垂直向下,允许偏差≤0.5°; 水平度应为 ±1°。

(4)安装时考虑储罐顶板强度,以免造成波动位移。

(5)雷达波路径应避过内部障碍物,如支撑架、加热管及搅拌器等。

(6)考虑液位条件,如避开进料口产生的紊流及泡沫。

2、导波管制作要求

当储罐为浮顶罐或球罐时,应使用导波管; 在介质液面波动或产生泡沫时也应考虑加导波管。导波管不随设备成套购买,宜在现场由施工单位根据具体工况制作,导波管制作具体要求如下:

(1)导波管材质应为不锈钢或碳钢,球罐时必须为不锈钢。

(2)导波管应为整根,若需加长,须用外夹套焊接方法,间隙小于1.0mm,焊接内壁不能有焊缝及毛刺,否则影响测量精度。

(3)导波管底距罐底板为100~150mm,并加倾斜45°雷达反射板。

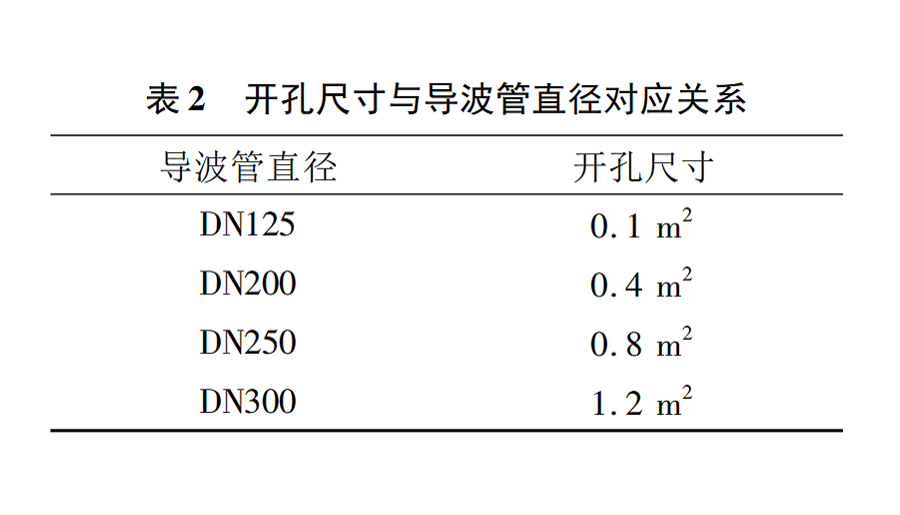

(4)为保证导波管内外等液位,导波管须间隔距离交叉开孔,导波管内平面需平滑,否则容易产生虚假液位的现象。开孔尺寸应适宜,不宜过大,以免造成管内液位波动; 也不宜过小,不能有效保证导波管内外液位一致。依据工程经验,开孔总尺寸与导波管直径尺寸对应如表2所示。
