一、 概述
JK系列超声波流量计/热量计通过高精度时间数字转换芯片对超声波传输时间进行测量,有效克服零点漂移、小流量测量误差大等问题;综合利用频差法和时差法,使用实时声速、温度补偿等技术对流量进行补偿;人机接口画面丰富,支持多种通信方式;具有计量精度高、操作简便、运行稳定等优点。
l 全系列产品流量测量精度优于1.0级;
l 支持多声道测量,默认为双声道,有效提高了仪表在复杂流体状态中的测量准确性和可靠性;
l 综合采用频差法和时差法测量技术,声速自动补偿,时间分辨率达到45皮秒,有效避免零点漂移,提高了小流量测量精度;
l 支持RS485通信,具有4 ~ 20mA变送功能,与企业能源管理系统集成更加方便;
l 支持AC 220V、DC 24V两种电源输入方式;

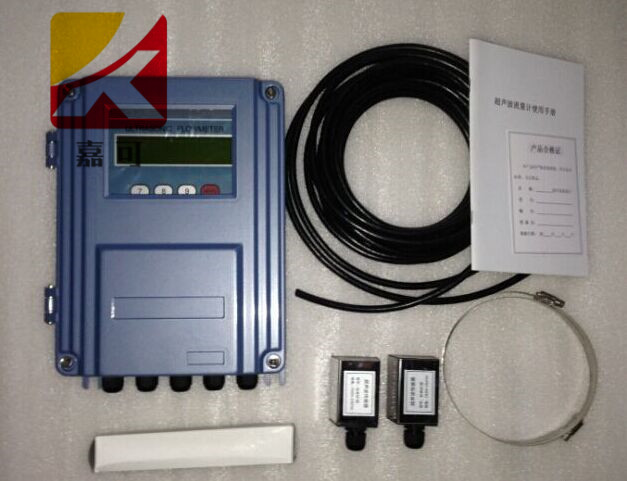

l 主机与探头类型多样化,可根据现场需求搭配使用,能够满足特殊环境的安装与测量;
l 人机界面丰富,使用操作便捷。
二、性能参数
项目 | 性能、参数 | |
测量主机(一次仪表) | 精度 | 1.0级 |
重复性 | ≤0.2% | |
最大流速 | 16m/s(管段式、插入式)、32m/s(外缚式) | |
测量周期 | 500ms(每秒2次) | |
测量原理 | 超声波时差原理,4字节IEEE754浮点运算 | |
显示接口 | 4×12背光型字符液晶 | |
操作 | 6位轻触按键 | |
输入 | 两路两线制PT1000铂电阻输入回路,可实现热量计量功能(焓差法) | |
输出 | 电流信号:4~20mA,阻抗600Ω浮空,准确度0.1% 数据接口:隔离RS485串行接口 继电器输出:无源节点 | |
通讯协议 | MODBUS-RTU协议(寄存器地址见附录) | |
其它功能 | 自动记忆前7日、前2个月的累积流量 工作参数可固化到机内的FLASH存储器中,上电时自动调出 | |
平均电流 | 50mA | |
工作温度 | -10℃~70℃(可特殊定制) | |
工作范围 | 连续工作 | |
传 感 器 | 外缚式 | DN80mm~DN6000mm |
插入式 | DN80mm~DN6000mm | |
管段式 | DN15mm~DN1000mm | |
信号电缆 | SEYV75-2/4屏蔽双绞线(标配5m) | |
防护等级 | IP65(特殊需求可定制) | |
工作温度 | 0℃~80℃(可特殊定制) | |
工作压力 | ≤1.6MPa(可特殊定制) | |
可测管道 | 管材 | 碳钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道 允许有衬里 |
衬材 | 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯 | |
内径 | 15mm~6000mm | |
直管段长度 | 上游≧10D,下游≧5D,距泵出口处≧30D。 | |
可测液体 | 种类 | 水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。 |
浊度 | ≦20000ppm,污水测时效果好 |
