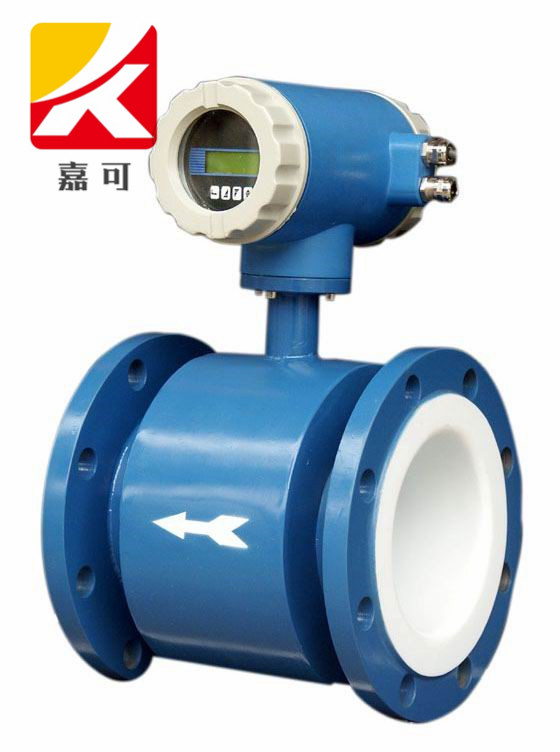

电磁流量计
发布时间:2019-03-20 14:09:48
产品详情

概述

电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小,可测流量范围大。最大流量与最小流量的比值一般为20:1以上,适用的工业管径范围宽,最大可达3m,输出信号和被测流量成线性,精确度较高,可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。

电磁流量计产品特点

1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;

2、测量管内无阻碍流动部件,无压损,直管段要求较低。对浆液测量有独特的适应性;

3、合理选择传感器衬里和电极材料,即具有良好的耐腐蚀和耐磨损性;

4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达150:1;

5、转换器可与传感器组成一体型或分离型;

6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;

7、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;

8、转换器采用表面安装技术 (SMT),具有自检和自诊断功能;

9、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。

10、测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。

11、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。

12、转换器采用国际先进的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。

13、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。

口径与量程的选择

电磁流量计传感器口径通常选用与管道系统和同的口径。如果份道系统有待设计,则可根据流母范围和流速来选择口径。对于电磁流量计来说,流速以2-4m/s较为适宜。在特殊情况下. 如液体中带有固体颗粒,考虑到磨损的情况,可选常用流速≤3m/s,对于易附管壁的流体,可选用流速≤2m/s,流速确定以后,可根据来确定变送器口径。

电磁流量计传感器的量程可以根据两条原则来选择:一是仪表满量程大于预计的最大流最值,二是正常流址大于仪表满量程的50%,以保证一定的测量精度。

衬里选择

电磁流量计内衬材料正确选用方法

应根据被测介质的腐蚀性,磨损性和温度来选择内衬材料:

一、天然橡胶(软橡胶)

1、较好的弹性,耐磨性和扯断力

2、耐一般的弱酸、弱碱的腐蚀

3、 测水、污水

二、耐酸橡胶(硬橡胶)

可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾的腐蚀,但不耐强氧化剂的腐蚀

测一般的酸、碱、盐溶液

三、氯丁橡胶(Neoprene)

1、极好的弹性,高度的扯断力,耐磨性能好

2、耐一般低浓度的酸碱、盐溶液的腐蚀,但不耐氧化性介质的腐

<80℃;

测水、污水、泥浆和矿浆

四、聚胺脂橡胶(Polyurethane)

1、极好的耐磨性能

2、耐酸、碱性能差

<40℃

测中性强磨损的煤浆、泥浆和矿浆

五、聚四氟乙烯(PTFE)

1、耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂

2、耐磨性能好,粘接性能差

-80~+180℃;

测浓度、浓碱强腐蚀性溶液及卫生类介质
