楔形流量计工作原理及特点
发布时间:2020-11-06 20:25:35

1、楔形流量计工作原理

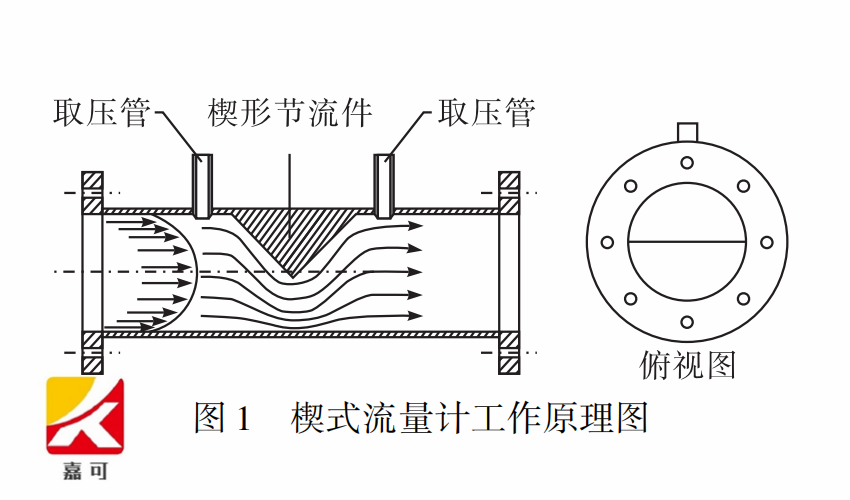

楔式流量计是利用帕努利原理,将截面成V形的楔块放入工艺管道中而构成的一种新型节流装置,通过楔块产生差压,当流体通过楔式流量计时,由于楔块的节流作用,在楔块前、后侧会产生了一个与体积流量值成平方关系的差压,该差压正比于质量或体积流量。此差压信号通过膜盒传送到差压变送器,差压变送器通过计算就会得出与差压成平方关系的4-20mA信号,经显示屏或DCS即可显示出流量值。楔块一般安装在管道的上部,它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或黏稠液体及脏污介质顺利通过,不会在节流件上游侧产生滞流。对同一管径,不同的楔比H/D(楔块开口高度H和管道直径D之比)可得到不同的典型流量范围。楔式流量计工作原理如图1所示。


2、楔式流量计特点

楔式流量计结构简单、可靠、无可移动部件与易损部件,耐磨性好,长期运行精度高。经标定的楔式流量计流量系数基本误差在±0.05%以内,重复性好、稳定性好、可靠性高、寿命长、成本低及安装维护方便;结构独特,无沉积、不堵塞,适用范围广,除应用于常规的气体、液体、蒸汽外,特别适用于黏度高、混合液易结晶、高含尘气体及含固体颗粒液体、浆状液体,如水煤浆、蜡、渣油、油浆、黑水、废水等的流体测量,具有自清洁能力,无滞流区。

另外楔式流量计+双法兰变送器的检测方式,省掉了引压管的铺设,从而节省了伴热源的铺设和伴热蒸汽的消耗,楔式流量计的取压接口可与表体和工艺管线进行整体保温,通过流体本身的热源保证楔式流量计冬季的防冻措施,节省了装置的蒸汽能源消耗和冷凝水排放,对于装置整体能耗的降低有一定的提高。
