涡街流量计常见故障分析与排除
发布时间:2020-09-20 09:18:39

1、新安装或新检修好的涡街流量计安装在现场管道上后,在使用时没有指示。

引起这种现象的原因大部分是因为管道内没有流量或流量很小,导致速度等于零或特别的小。这样的话,旋涡将无法在传感器内产生。当然也有一小部分原因是由于传感器内的检测放大器灵敏度调得太低也会有这种结果。如果管道没有进行吹扫,里面存有焊渣、铁屑等杂物卡在探头与内壁之间,使探头不振动,此时也会引起一次表无指示。

2、管道内没有介质流动,显示仪表却又有流量显示。

当出现外部干扰或者仪器的接地出现问题都会有这种现象。当然如果灵敏度调的太高也会导致这种结果。在涡街流量计的多次使用中,发现它的灵敏度不能调得太高,否则会导致流量比实际高或指示波动;调得太低,显示仪表又无指示。通常,当没有流动且没有外部干扰时,显示仪器应为零。

3、管道内存在强烈的机械振动,使显示仪表有指示。

现场管道的工业生产经常受到动力设备引起的振动,这种振动引起的噪音,精确检测涡街流量计仪器是非常有害的,在严重的情况下,仪表将无法正常工作。如果泵可能引起流体的压力脉动(静压脉动),以及大的间隙开关阀,或负载的突然变化,可能会对流量计造成很大的冲击。涡街流量计最容易受到各种波动冲击的影响,更害怕焊接渣和石头等硬质材料对介质的影响,这会增加噪声信号,影响测量精度。

4、涡街传感器的探头与内壁只有很小的距离,极易被沙粒、污物堵住,使振动源不能振动,仪表指零。此时如用外力敲击几下一次表的壳体,有时会把探头与内壁之间的污物振掉,使仪表恢复指示。有时二次表指示偏低且迟缓,是有污物堵在了探头与内壁之间,但未堵死,此时可旋动丝杠,使振动源旋转 180°,即把振动源倒过来,让流体反冲一下振动源,有时会解决问题。

5、一直没有流量指示。

检查变送器上的同轴电缆是否松动,接地线是否松动,拆下如果检查正常,需要拆卸同轴电缆的与传感器连接端,现场氧线有两个流量计,拆发生体的同轴电缆要确定是否和故障变送器电缆一致,拆同轴电缆时要注意,不要刮伤,不要踩踏,拆下要检查是否有破皮现象。拆下同轴电缆后用万用表电阻档测同轴电缆是否是连通的。同轴电缆正常则检查传感器是否正常,要大于4兆欧。回装,可敲击发生体外壳,观察变送器是否有流量波动。检查完毕,回装。

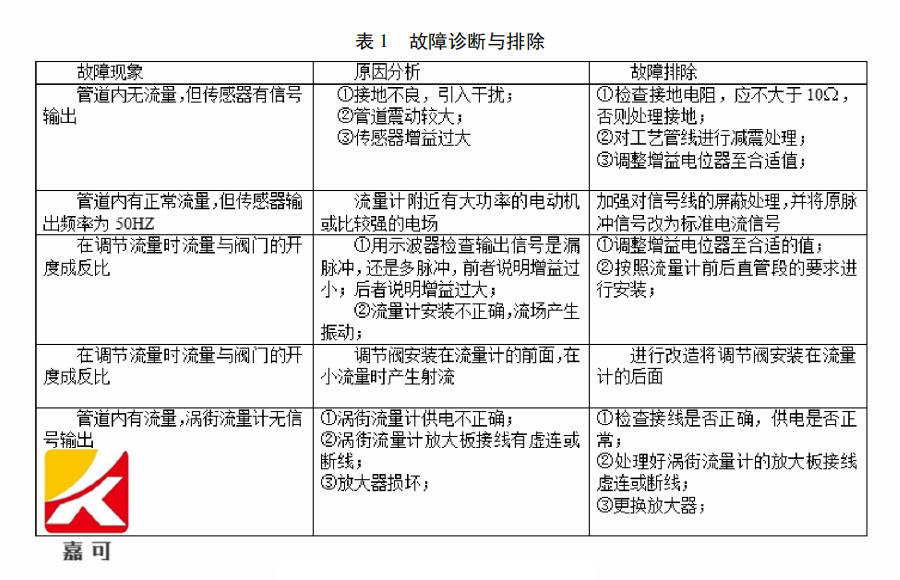

在实际使用中,总结了一些常见的故障现象和分析、排除故障的方法,如表1所示。
