嘉可仪表带你认识圆柱齿轮流量计
发布时间:2020-09-14 07:20:09

圆柱齿轮流量计属于液体容积式流量计,具有重复性好、量程范围宽、准确度高、耐高压、安装无需直管段等优点,它特别适用于油,脂,溶剂,聚氨酯,刹车油,液压油和其他一些无颗粒的润滑性液体的流量测量。齿轮流量计具有的耐高压特点,使其广泛应用于液压行业各类试验台内。

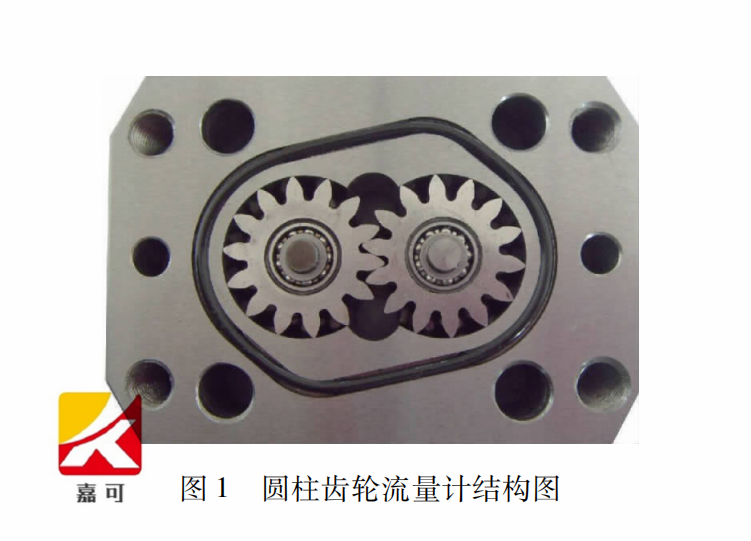

圆柱齿轮流量计的工作原理。图1是圆柱齿轮流量计结构图(拆除上盖板)。流量计利用一对啮合的齿轮把流体介质分割成单个的体 积,通过单个体积累积进行流量测量。互相啮合的测量齿轮在流体的推动下,在测量腔内无接触的转动,齿轮转过一个齿,对应一个标准计量室容积(齿容量),由位于流量计上盖板内的传感器检测,每转过一个齿即发出一个脉冲,通过前置放大器将脉冲信号转换成方波信号,通过统计脉冲数或脉冲频率即可获得流体的累积流量或瞬时流量。

嘉可JK型微小圆柱齿轮流量计内置双圆形齿轮运转,通过高精度齿轮容积计算介质通过体积,达到微小流体介质测量。是一种新型的容积式流量计。用于精密的连续或者间断的测量管道中液体的流量或瞬时流量。微小圆柱齿轮流量计广泛应用于各种行业的低流量精准测量。适用介质:添加剂燃料、水处理的浮选槽、腐蚀抑制剂、催化剂、乳化剂、油、油脂、香料、粘合剂、溶剂、油墨和杀虫剂等部分高粘度介质。应用行业包括汽车、航空、矿山、电力、化工、制药、食品、涂料、石油、环保、印刷等各行业。
