威力巴流量传感器的防堵特点
发布时间:2020-05-07 10:56:31

1、特殊工艺的子弹头形状

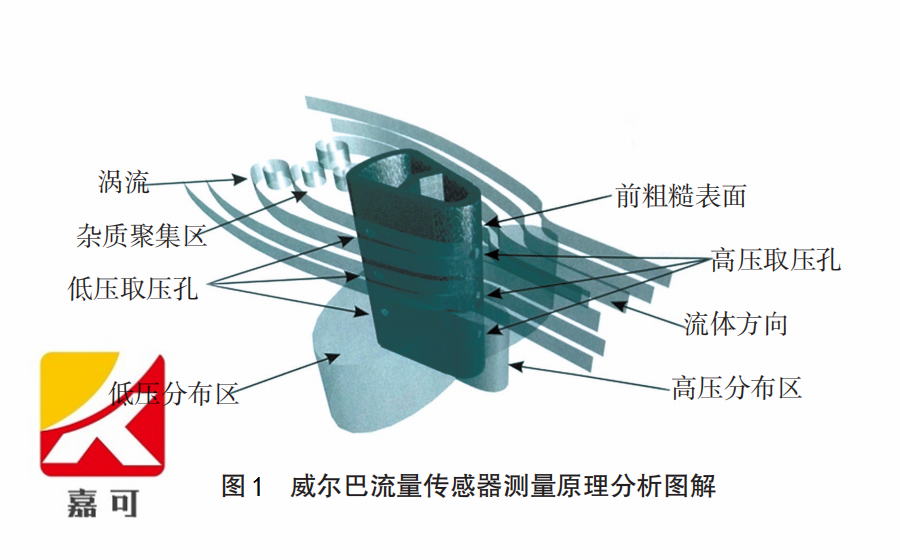

威力巴流量传感器采用截面形状如子弹头形的探头,结构为一体化双腔不锈钢耐磨防腐金属结构,如图1所示。高压孔在探头前部形成较高的高压区,可阻止流体中的微粒进入取压孔洞;低压孔位于探头侧后两边,在流体与探头的分离点之前,可减少低压孔被堵塞的可能性。在探头前部金属的表面,进行了粗糙化处理。根据空气动力学原理,流体流过粗糙表面,会形成一个稳定的紊流边界层,有利于提高低流速状态的测量精度。在低流速时,探头仍可获得稳定精确的流体差压信号,从而延伸了传感器测量量程的下限,保持流量系数稳定。


2、显著的防堵效果

威力巴流量传感器以其显著的防堵效果,彻底解决了其他均速管插入式流量传感器探头易堵塞的问题,使得均速管流量传感器的防堵水平达到了一个崭新的阶段。

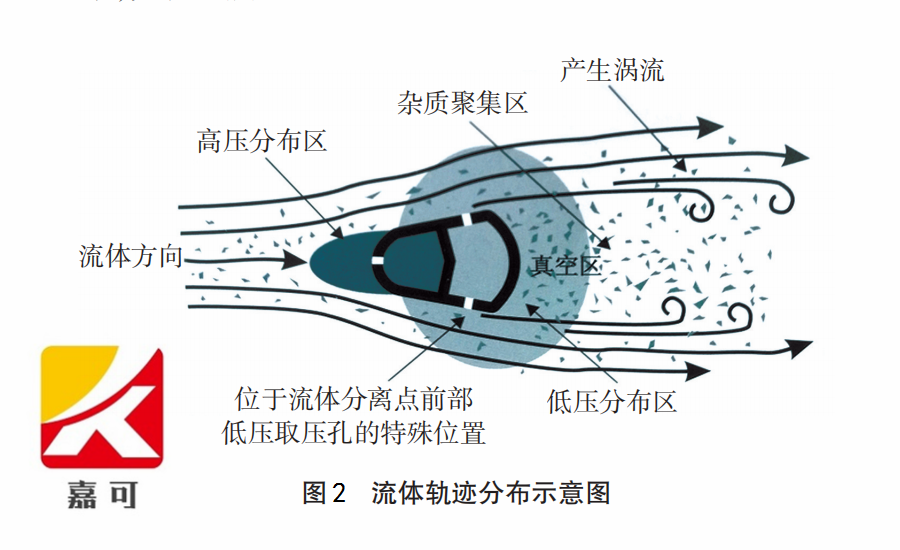

首先,威力巴流量传感器(探头)的迎面高压孔不会堵塞。在威力巴流量传感器刚投入运行时,流体在管道静压作用下,开始进入探头的高压孔腔内,犹如带颈的瓶子放入水池灌满水一样,很快形成压力平衡状态。当压力平衡状态形成后,流体不再进入高压孔,遇到进口处的高压会绕道而行,朝探头的两侧分流渐开离去,在探头的后部形成一种涡流。一般情况下,颗粒杂质在涡流牵引力的作用下,集中在探头的后部。而低压孔在探头的两侧以及流体分离点和尾迹的前部,这样可避开杂质聚集区,实现防堵效果,还可避开涡流产生的信号波动区,使威力巴流量传感器获得一个稳定的差压信号,如图2所示。
