强粉尘固体料位测量仪表的选择-26GHz雷达物位计
发布时间:2020-03-20 09:40:39

固体料位仪表的使用和选型比较复杂,因为被检测的介质是不规则物理形态。某工厂使用的碳酸钙属于强粉尘固体,如果按照常规的方法选择料位仪表,导波雷达物位计测量不太理想( 会出现粘合吸附问题) 。用超声波物位计测量,其声纳波是直线传播的,碰到障碍物会反射,对比较平稳的液体还可以,如果是凹凸不平的堆料和凹角下料就不可以了。

其他可选仪表有雷达仪表 ( 接触式与非接触式) 和电容射频导纳式仪表(接触式)。碳酸钙为粉灰状固体,有时中间会含有块料,对接触式仪表的电极和导波缆绳的磨损和拉力很大。导纳式电容仪表安装时,绝缘很重要。在实际碳酸钙灰库下料过程中,粉尘会很大,会把雷达的导波缆绳和导纳电容仪表的电极粘住,以至于雷达会传出虚假信号,射频导纳电容的电容量会突变或不变化。因此,接触式仪表不太适合强粉尘固态物料的检测。

碳酸钙粉的介电常数ε=7,对雷达料位仪表的选型上有一定的要求。低频导波式雷达是不适用的,6GHz的普通非接触式雷达也是不可取的。微波频率低会影响到天线的发射角大小。雷达液位仪表的天线开角为25°,适用于水,不可以测量小介电常数的强粉尘固体,即使大喇叭天线的发射开角也仅14°,也不可以。微波天线开角会增大被检测介质在仓底的覆盖面积,能量很分散,干扰回波很凌乱 ( 由仓内的固定障碍物和上下料的干扰形成) ,无法集中微波的功率,得不到有效的雷达回波。即使有回波,也会在屏幕上出现锯齿状波形,把有效回波的峰值给分散了,检测时会很不稳定。通过现场的实际分析,考察相关强粉尘的雷达物位仪表的使用效果,最终选择使用26GHz高频雷达物位计测量碳酸钙粉。

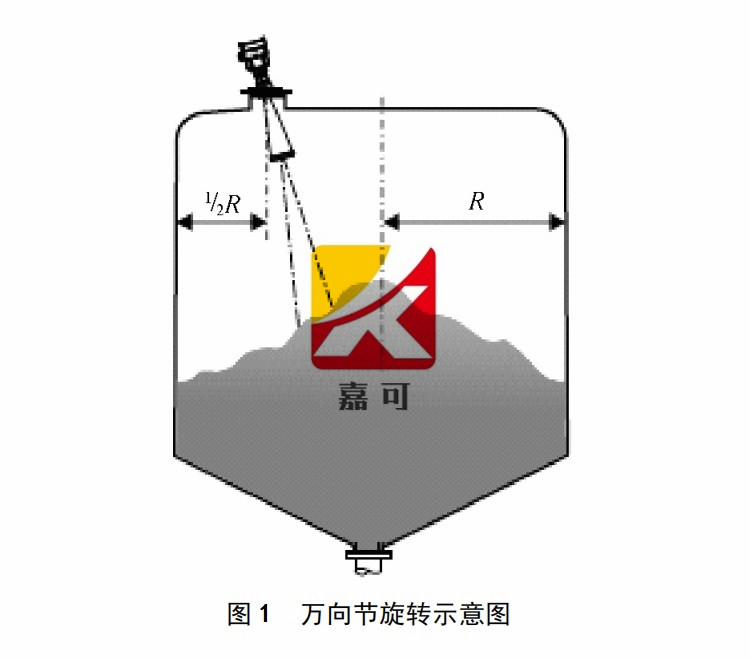

26GHz雷达物位计的微波天线发射开角是8°,可有效检测不规则的料面,同时可躲避影响测量效果的障碍物。微波覆盖面积小,能量集中,可有效穿透粉尘。8°天线开角的正切值为0.14,在12m测量距离的微波仓底覆盖面积为1.68m,还是很容易躲避上下料流对仪表的干扰的。安装时,由于天线的尺寸很小,可安装旋转式万向节,可在仓上随意选择安装位置。万向节旋转示意图如图1所示。安装应回避出入料口,注意密封。如果法兰安装密封不好,上料和下料时的粉尘会从仪表周围扩散,时间长了会出现堵住天线口的问题。

我司生产的JK系列26GHz型雷达物位计,它特别适合强粉尘、易结晶、结露场合,其波束角小,能量集中,抗干扰能力强,具有极高的测量准确度和可靠性。它天线尺寸小,便于安装和加装防尘罩等天线防护设施; 测量盲区更小,对小罐测量也能取得良好的效果; 波长更短,对小颗粒物质的料位测量更加适合。它采用先进的微处理器和独特的ECHODISCOVERY回波处理技术,可以应用于各种复杂工况。采用脉冲工作方式,发射功率极低,适用于各种金属、非金属容器,对人体和环境均无伤害。全铝外壳质量轻,硅橡胶密封可以全部浸泡于液体中。有两线、四线接线方式可选择,万向节设计使测量应对自如。全中文菜单使调整轻松简单。
