插入式超声波流量计的安装及注意事项
发布时间：2019-10-17 09:17:44
1、插入式超声波流量计的安装方式
插入式传感器的安装方式主要有以下2种：

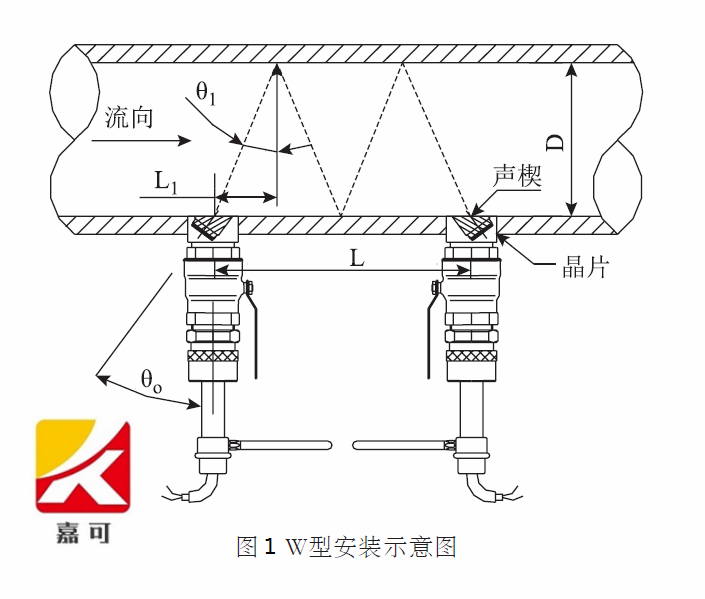

（1）W型安装方式（见图1）适用于DN50~300mm的管道，采用该方式可以延长声路的长度，提高测量精度。

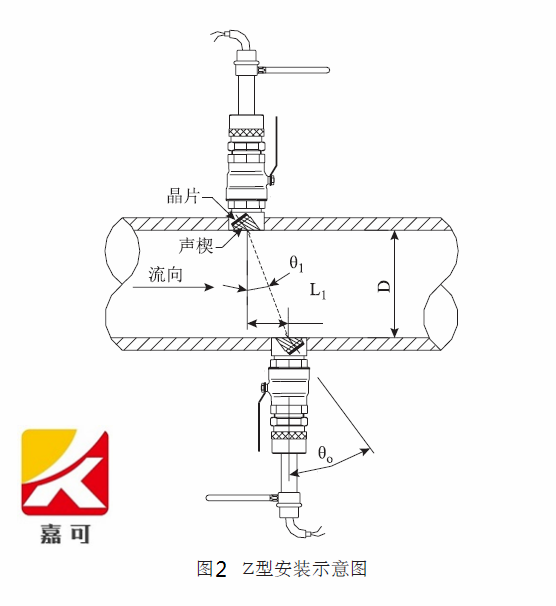

（2） Z型安装方式（见图2）适用于DN300mm以上的大口径管道，两传感器之间为直线传播路径，信号损失最少，对流体的稳定性要求较W型要高。
常用的安装方法还包括V型法。受插入式传感器结构的限制，DN50~300管道采用W型安装较合适；而DN300以上管道为获得稳定而更强的信号，采用Z型安装会更加有效。
2、插入式超声波流量计的安装注意事项
（1）足够的直管段
由于插入式超声波流量计信号强，故仅要求仪表满足前10D（被测管内径） 后5D直管段即可保证仪表正常工作。但这一要求的前提是，10D前为非泵出口、非未全开阀门等，否则就不能保证仪表正常工作。
（2）被测流体为紊流状态
超声波流量计能测量的流速范围在0~15m/s，这仅是可测范围：因为从层流到紊流仪表系数有较大的变化；因此多数厂家都规定了仪表的最低流速，以保证仪表性能的正常发挥。
（3）选择适宜的安装位置
插入式传感器安装时应尽可能在管道侧面的正侧线上，以避开上端的气泡或底部的沉淀物。一般应安装在水平、倾斜或垂直的管道中，垂直管道应选择流动自下而上的管段，以防止测量点出现非满管流情况。
（4）管道条件
在安装前，应清楚被测管道的内壁状况，内壁不应有严重的结垢、锈蚀。结垢、锈蚀层表面粗糙，一方面影响信号的传播（W型安装时），另一方面影响管道内径的确定尺寸，这一尺寸变化1%，将引起体积流量2%的误差。因此选择无结垢、无锈蚀管段作为测量点，是仪表测量精度的保证。
