德尔塔巴流量计是基于皮托管测速原理发展起来的，它由传感器、取压口、差压变送器及流量积算仪组成。传感器横穿管道内部与管道轴线垂直，在传感器迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道差压值。德尔塔巴流量计具有压损小、结构简单、可靠性高等优点，已被广泛应用于石油、石化、电力及化工等众多领域。

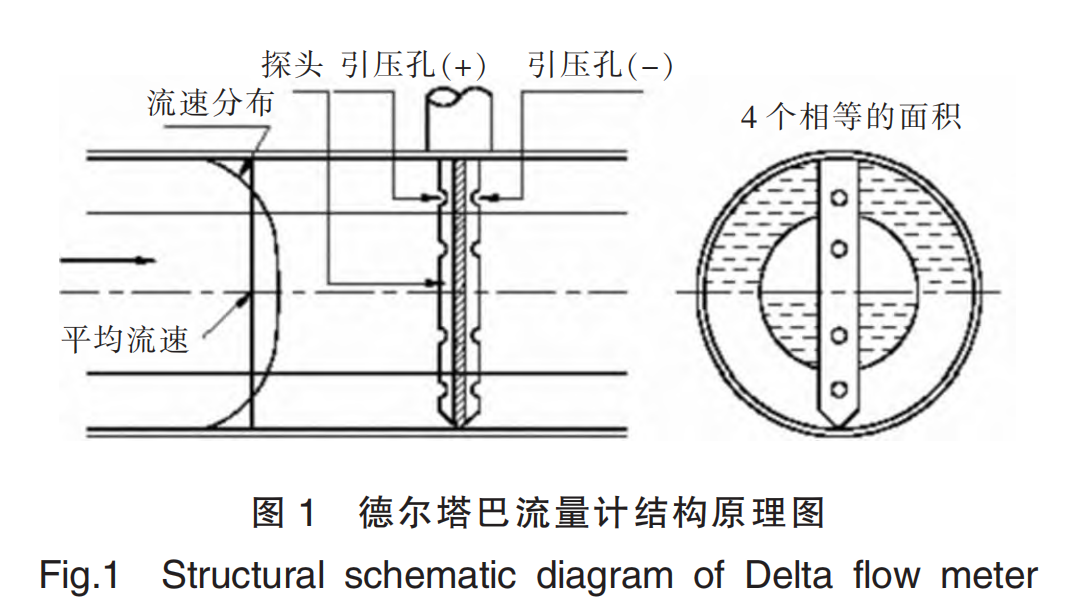

德尔塔巴流量计基于差压式原理，插入式工作方式，通过流体流过探头时产生的差压变化来计算闭合管道中的流体的质量流量或体积流量。其结构原理图如图1所示。
德尔塔巴流量计与孔板流量计等差压式流量计一样都遵循伯努利方程，将德尔塔巴传感器检测杆插入管道中，当流体流过检测杆时，在其前部产生一个高压分布区即为总压，在其两侧后部产生一个低压分布区即为静压，高低压区的流体通过总压孔和静压孔进入到总压腔及静压腔，压力在腔体内平均之后，分别由总压管及静压管引出，通过总压及静压之差可以推算出流体的流量。
