涡街流量计无显示或显示值最小原因分析
发布时间:2019-04-24 10:20:13

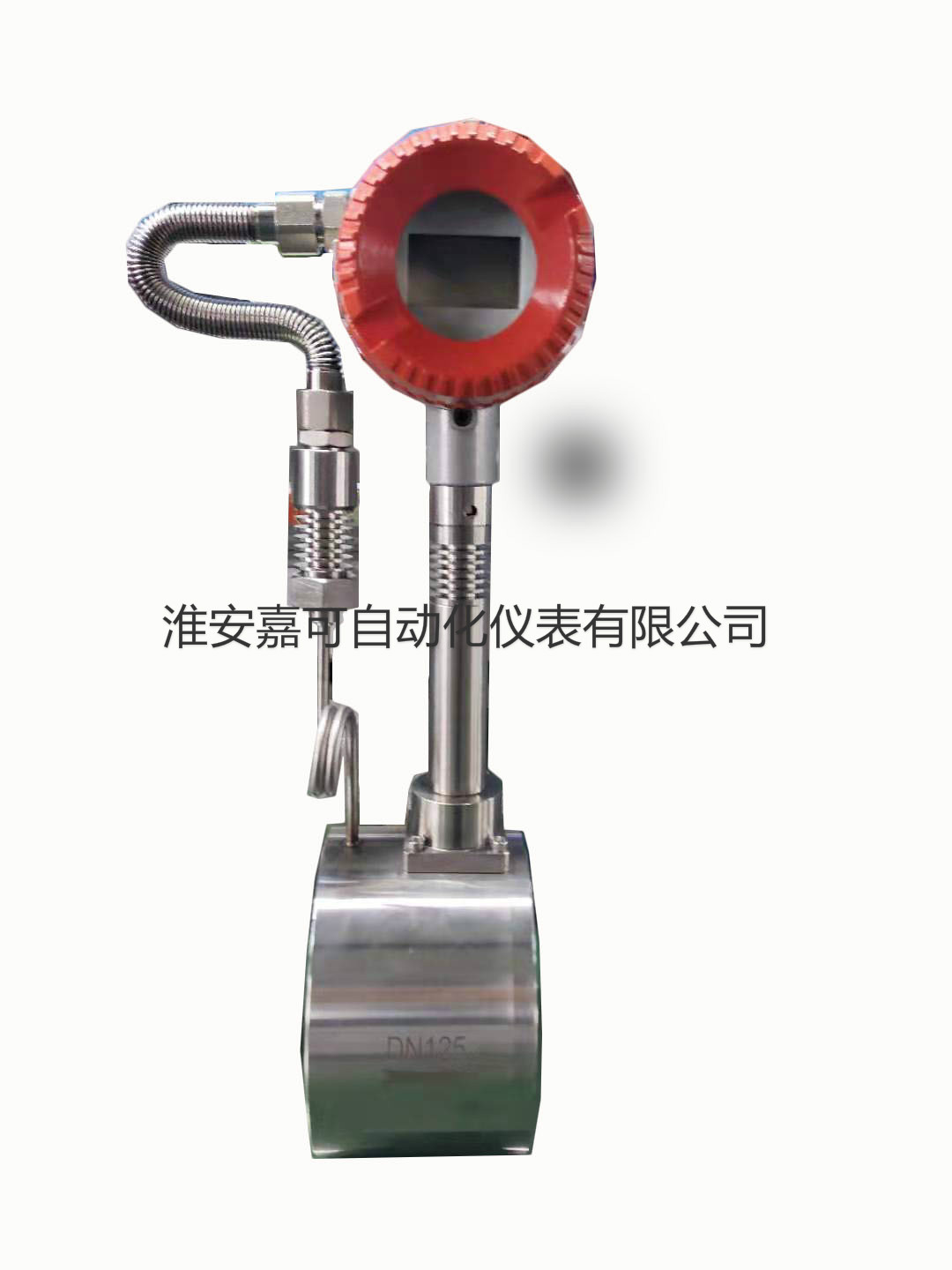

JK-LUGB蒸汽涡街流量计.jpg工艺管道内有流量但是仪表没有流量显示值或显示值最小,通常是转换器没有信号输出。造成这种故障的原因有很多,仪表自身原因有:电源故障,连接电缆故障;传感器或转换器电子元件损坏;工艺原因有:工艺管道内流量过小或没有流量,工艺管道堵塞。可按照以下方法检查和处理。

1、先检查涡街流量计供电是否正常,开关是否合上,熔丝是否熔断。用万用表测量各点电压,24V供电、250Ω负载电阻两端的电压、转换器接线端子的电压来判断故障。供电正常,再检查连接电缆及接线是否松动,接线端子有无氧化、腐蚀现象、必要时紧固螺钉。

2、用HART手操器测试仪表,进行回路测试,观察转换器的输出电流是否为4mA;进行脉冲输出测试,观察转换器有无脉冲输出,来判断测量回路显示仪或积算仪是否正常。

3、新安装或检修更换的传感器,应核对传感器口径及箭头与流体方向是否一致,组态参数是否正确。向工艺询问流量是否正常。如果工艺流量很小,流速很慢在传感器内无旋涡产生,转换器将输出跟踪流量的饱和电流,其下限为3.94mA。仪表有故障的报警输出电流下限值为≤3.75mA。这为判断是流量减小还是仪表故障提供了方便。

4、使用时间较长的传感器,应考虑旋涡发生体上是否附着污垢,检测元件损坏也会没有输出信号。这类故障只有拆下传感器检查,污垢太多可进行清洗。原来使用正常,突然没有信号输出,可能是传感器内壁或旋涡发生体上粘附物使流体紊乱,或者传感器的灵敏度大大下降,导致信号不正常。

5、怀疑传感器有问题,先检查传感器同轴电缆是否有裂缝;然后用螺丝刀轻敲检测元件头部,显示仪的显示如果有波动,说明检测元件完好;如无波动,检测元件损坏将无法修复,只有更换检测元件。
