热电偶和热电阻的识别
发布时间：2019-04-12 09:44:05

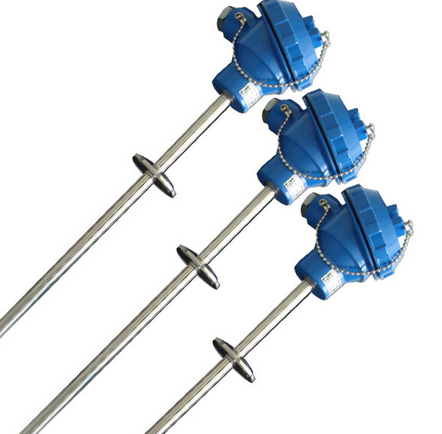

热电偶和热电阻保护套管外形几乎一样，有的测温元件外形很小，铠装型两者外形几乎相同，没有铭牌不知道型号的时候，可用万用表测量电阻值来识别。
热电偶只有两根引线，有三根引线就是热电阻。只有两根引线时，用数字万用表测量电阻值判断，电阻值很小几乎为零就是热电偶。热电阻在室温状态下，最小电阻也均大于10Ω。热电阻在室温20℃时，电阻值：Pt10=10.779Ω，Pt100=107.794Ω，Cu50=54.285Ω，Cu100=108.571Ω。室温大于20℃时电阻值更大，如果是热电阻，就可以知道是什么分度号的热电阻。有四根引线的热元件，可测量电阻值判断是双支热电偶，还是四线制热电阻。先从四根引线中找出电阻几乎为零的两对引线，再测量这两对引线间的电阻值，如果为无穷大，则就是双支热电偶，电阻值几乎为零的一对引线就是一支热电偶。如果两对引线的电阻在10~110Ω之间，则是单支四线制的热电阻，看它的电阻值与什么分度号的热电阻最接近，就是该分度号的热电阻。
通过加热测温元件来判断和识别。接杯热水，将测温元件放入热水中，用数字万用表的直流毫伏挡，测量有没有热电势，有热电势就是热电偶；按热电势查找热电偶分度表，可判断是什么分度号的热电偶。没有测出热电势，则改为测量电阻值，有电阻值上升变化趋势的就是热电阻。也可用电烙铁或电烘箱加热测温元件的测量端来识别。
