电磁流量计显示流量异常分析及解决措施
发布时间:2022-11-19 08:14:22

一、电磁流量异常分析

由电磁流量计工作原理可知,电磁流量计显示异常的原因可能如下:

(1)流经感应器的被测量液体存在气泡,导致切割磁感线产生的电动势异常;

(2)转换器开关电源板产生的磁场发生异常,导致被测液体切割磁感线产生的电动势异常;

(3)转换器内处理感应电动势的信号转换板发生故障,导致显示流量异常。

二、解决措施

由分析可知,技术人员应检查电磁流量计流经的液体、转换器信号转换电路板以及开关电源板,具体检查方法如下。

1、流经液体检查。检查电磁流量计传感器安装位置,根据液体流动原理判断其是否满足满管要求;关闭控制液体流动阀门,检查其显示示数是否归零。


2、电磁流量计组成部分检查。

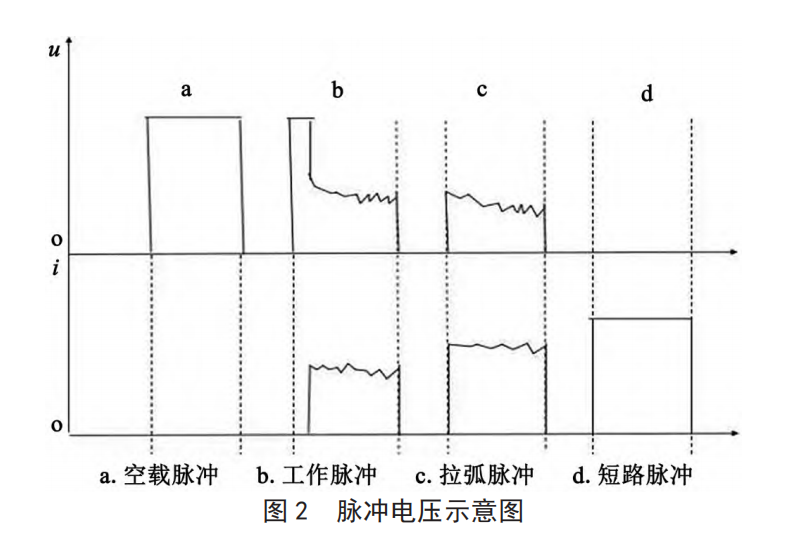

(1)将转换器拆除并带电测量,磁场输出线路是否输出直流±5V的脉冲电源。脉冲电压示意图,如图2所示。

(2)使用感应电动势信号源检测转换器信号板运行是否正常。

(3)使用万用表及500MΩ 摇表检测传感器。一方面,检测测量管电极的通断。使用万用表红色表笔与信号线中红白两根相连,黑表笔与测量管内电极相连(使用辅助工具接触流量计电极),发出蜂鸣声为正常。另一方面,检测电极对地绝缘(使用500MΩ摇表)。使用摇表黑色接头连接信号线中的红白两线,红色接头连接接地环,测量值应在200MΩ以上(旧测量电阻值应在20MΩ以上),测量时需要匀速摇动摇表手柄。

(4)测量励磁线圈电阻,使用万用表200Ω档位红黑表笔分别接入励磁线的两端,检测阻值30~60Ω,属于正常范围。

(5)检测励磁线圈与电极的电阻(使用500MΩ摇表),使用摇表红色线电极一侧对地线,使用摇表黑色线励磁线圈的信号线。检测阻值应在200MΩ以上(新测量管),对于使用过的测量管不能小于20MΩ。

经过上述检测,若所有数值均满足要求,则仪表正常。通过以上的检查过程将所发现的问题逐一排除,可以有效解决显示异常的问题。
