一体化温度变送器仪表规格书
发布时间:2022-10-07 07:29:37

1、仪表索引表

本表按各种被检测工艺参量如温度、压力、流量等顺序填写仪表回路。填写内容包括序号、回路号、仪表位号、用途、仪表名称、管道设备号、流程图号、规格书号、信号类型、I/O类型、备注等。

2、仪表规格书(仪表数据表)

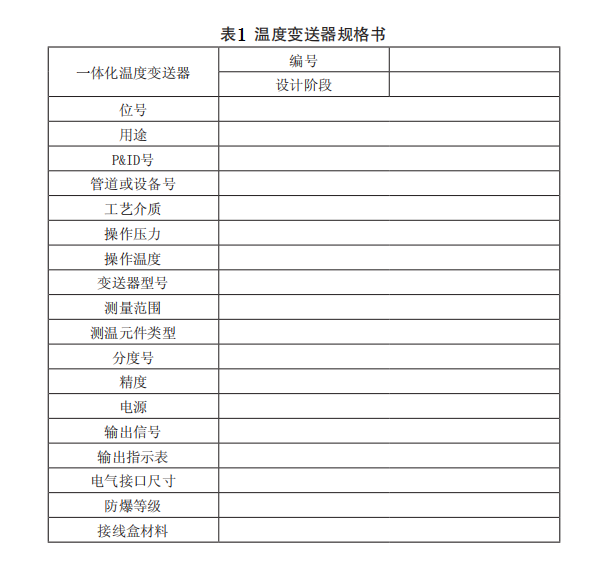

仪表规格书(仪表数据表)包含项目中所有仪表设备的工艺参数及仪表技术参数,是厂方、用户订货和施工单位领取设备的依据,此表的填写要正确严格,技术规格要详细,工艺数据要齐全。一体化温度变送器规格书见表1。


3、材料表

是厂方、用户订货和施工单位领料的依据,按照管材、型材、电线电缆、桥架、阀门、电气连接件、管件、紧固件等类别统计材料。

4、仪表电缆连接表

包括主、支电缆的编号、型号、规格、长度、端子号等,补偿电缆与控制电缆分开填写。

5、报警和联锁数据表

提供项目中报警和联锁工艺参数值,包括仪表位号、报警单位、高(H)、低(L)、高高(HH)、低低(LL)数值。

6、DCS 监控数据表

用于DCS的组态和工艺过程监视,包括DCS监控的仪表位号、控制设定值、报警联锁设定值、输入输出方式、供电方式等。

7、仪表位置图

在工艺设备图上标注出设备位号,用规定符号画出仪表的位置及标高。

8、仪表安装图

包括仪表在设备或管道上安装的连接图、仪表电缆连接图、安装方案涉及的管阀件规格、数量。

9、安全仪表系统联锁逻辑图

包括输入与输出信号的来源去向、位号、用途、执行元件的联锁动作,应用逻辑符号表示输入与输出间的逻辑关系。
