智能防爆型温度变送器选型方案
发布时间:2022-08-16 09:21:25

根据防爆型温度变送器的工作原理以及HART通信协议的基本配置和客户的定制化要求,可以按照硬件设计和软件设计来具体阐述HART通信协议的智能防爆型温度变送器综合选型方案。其中硬件设计包括对温度变送器外壳的结构设计和内部电子元器的安装结构设计等,来满足客户对于防爆性能的要求。HART通信协议的智能防爆型温度变送器又能够满足工厂防爆需求,也能传递除了温度测量以外的其他设备信息,为工厂工艺性能监控提供了很好的测量数据。

防爆型温度变送器外壳的设计必须符合国家标准的防爆要求。防爆仪表的选择是化工工艺段中最为重要的部分,选择合适的防爆型温度变送器就可以承受潜在爆炸的压力。同时温度变送器的外壳可以保护内部电子元器件的使用安全,并能有效的应用在测量管道中,从而提高测量仪表的安全系数。

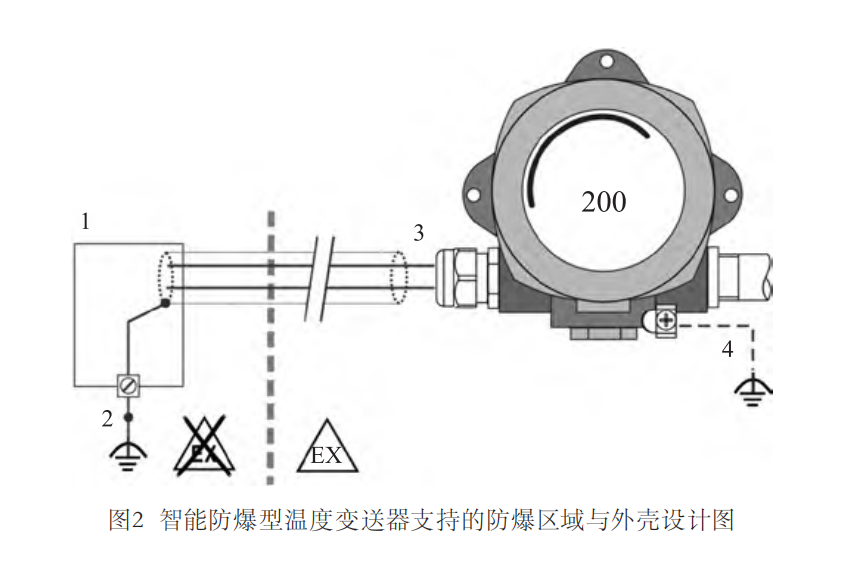

在硬件的设计中,应当根据化工生产的危险区域来确定防爆仪表外壳的选择,本文以本安型温度变送器仪表为例,内部电路为最重要的部分,并结合整体仪表来看,组成的防爆型温度变送器防爆区域与外壳设计图纸如图2所示。

图2中的图示1代表供给电源安装在非防爆区域,电源线从非防爆区域连线安装至温度变送器其中一个电气接口(图示3)中,为温度变送器提供电源工具。为了满足防爆要求,防爆型温度变送器应满足接地,其中图示2代表HART通信接地端,图示4代表温度变送器表壳配有接地螺栓,达到整体防爆的目的。

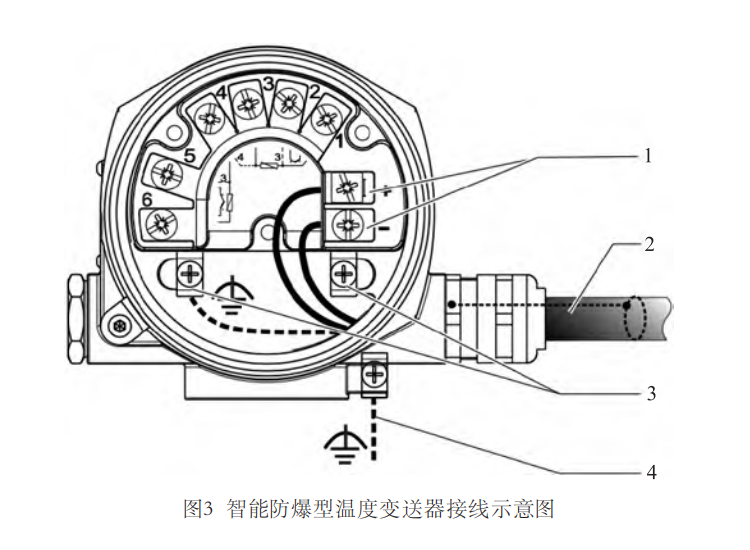

同时,为了满足客户对于防爆区域的要求和设计,防爆型温度变送器内部的接线也是有考究的。在连接电子元器件之前,必须关闭电源来确保仪表和人员的安全。同时,建议采用外径小于2.5mm2的电缆线来保护核心电子元器的接线端子。具体的接线方式如图3所示。图中1代表温度变送器的电源端子分为正负两极与用户端的电源端子连接,图中2则要求使用者必须提供具有屏蔽层的电缆线来做到信号隔离和保护;图中3则是防爆型温度变送器内部的接线端子,实现内部电路的保护,达到本质安全的要求;图中4是外壳中的接线端子,用于保护产品外壳满足防爆要求。

防爆型温度变送器在满足内部接线端子接地和外表壳接地螺栓的双重保护下,可以实现化工园区对于本质安全电路的要求,达到整体防爆的效果,提升工厂安全使用性能,减少操作人员的维护频次,并降低信号传输的风险。
