电磁阀的工作原理及测试方法
发布时间:2022-05-17 08:35:17

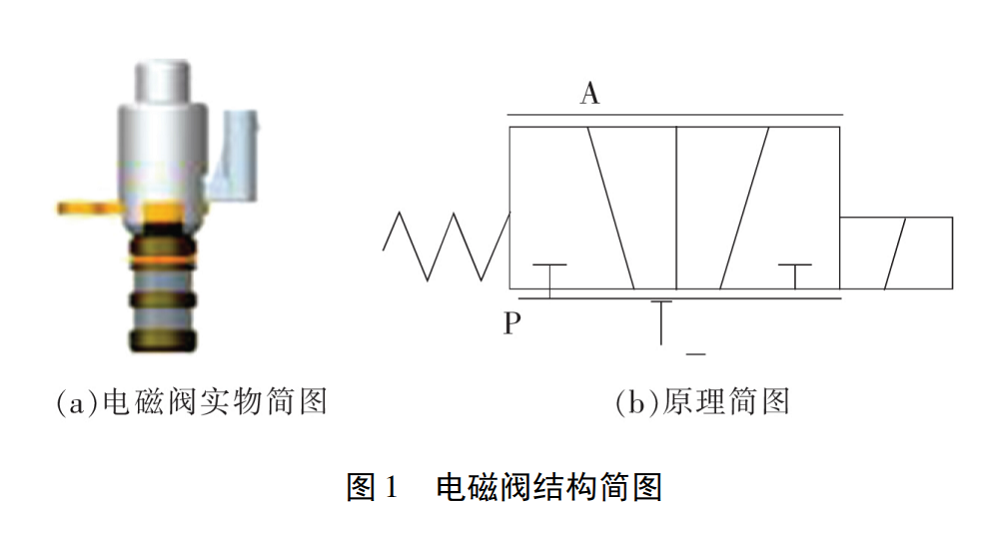

某型号电磁阀结构简图如图1所示,该阀有三个油口,其中P口和A口为供油口,T口为回油口。随着电流变化,衔铁所受电磁力、阀芯位移和出油口油压也随之变化。根据电流、阀芯位移之间的对应关系,不断调整电流大小,控制阀芯位移,进而达到控制出油口油压的目的。存在两种工作状态,电磁阀断电时阀芯处于原始位置,A-T油口相通; 通电时电磁圈得电,使阀芯克服弹簧阻力向另一侧移动,与阀套配合实现油路切换,P-A油口相通。为了实现阀的可靠工作,需要进行以下性能测试。


1、泄漏测试

阀在工作时是否有内部泄漏是衡量其质量的一个关键性指标。由于密封和磨损等因素,泄漏不可避免,所以测试指标是泄漏量不可超过最大泄漏值,均需要<0.5L/min。具体测试方式如下:

阀未开启时A-T口通,此时通过给P口供油,慢慢增加P口压力由最小值到最大值,阀芯会在压力油的作用下移动到另一侧使阀的状态变为P-A通,在这个过程中测得在A-T口相通状态下阀内部由P口泄漏到T口的流量,然后再将压力由最大值下降至最小值,阀芯返回到初始状态A-T口通,在这个过程中测得在P-A口相通时阀内部泄漏到T口的流量。由于泄漏量很小,所以需要使用高精度齿轮流量传感器来测试阀的泄漏量,量程范围为(5~1000)ml/min,精度为0.5%FS。

2、输出流量-电流信号特性测试

通过该测试可以得到在不同的压力下,随着电信号变化,阀的输出流量变化曲线,分析阀的稳态特性。

测试时,设定电流起始点和终止点,先将入口油压稳定至所需值,然后将被试阀的电信号从最小值升至最大值,再回到起点,绘制出流量-电流特性曲线。

3、阶跃响应时间测试

电磁阀的响应时间测试有两种情况,分别为阀得电响应时间和断电响应时间,根据厂家要求均需小于30ms。

(1)初始状态为断电:此时阀芯处于原始状态A-T通,A口关闭,稳定P口油压,给电磁阀一个额定的电流信号,检测在电磁圈通电瞬间,到阀芯反应使A口油压上升至P口油压的百分之九十时所用的时间,即为得电响应时间。

(2)初始状态为得电:此时阀芯处于P-A相通的状态,P口稳定油压,使电磁线圈瞬间断电,检测出A口油压下降至百分之十时所用的时间,即为断电响应时间。
