JK型热式气体质量流量计的结构及其工作原理
发布时间:2021-10-10 08:16:25

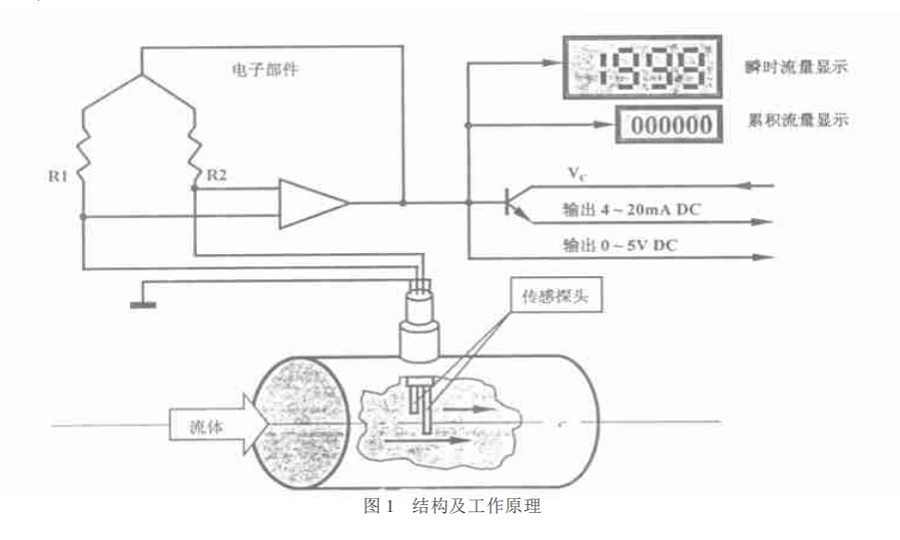

图1是JK型热式气体质量流量计的结构及工作原理示意图。它利用流体(气体)与固体(传感探头)之间的热传导原理,使气体流量的变化,以温度变化的形式检测出来,再转换成电信号,经放大线性处理后,输出与瞬时流量相对应的4-20mA电流信号、LCD瞬时流量显示和六位LCD累积流量显示。图1中,热式气体质量流量计由传感探头和电子组件组成。传感探头由两个传感器组成,一个是流体速度传感器,另一个是流体温度传感器。测量时,传感探头插入流体中,感受流体的流速和温度。它们同时是电子组件桥路的两上桥臂,形成一个不平衡电桥 。


通电时,桥臂电流将速度传感器加热到高于流体温度T2一个湿差ΔT的T1,即T1-T2=ΔT。不平衡电桥就变成平衡电桥。此时电桥便输出一个对应零流量的电压,经放大电路处理,输出流量计的下限信号4mA;瞬时流量显示为000;且累积流量无累积动作发生,累积显示保持着原来的累积数字不变。当流体流经加热的速度传感器时,根据热传导原理,将会带走速度传感器的一部分热量,使其温度T1下降,而且流量越大,带走的热量越多,其温度T1下降也越大,电桥又变成一个不平衡电桥。由于桥路的反馈控制作用,总要回到平衡电桥状态。为此,电桥必须在速度传感器上流过与流量大小成正比的电流,使速度传感器回到平衡状态时的温度T1。这时桥路便输出一个正比于流量大小的电压信号。经电路放大、线性化处理,使输出与流量成正比的4-20mA之间的一个电流信号、瞬时流量显示为直到最大刻度流量的一个值、累积动作将以与瞬时流量成正比的速度进行累积。
