便携式可燃气体检测仪说明书
发布时间:2021-09-14 07:51:07

便携式可燃气体检测仪系统以MQ-2气体传感器和STC89C52RC主控芯片为核心设计家用燃气报警器装置。通过单片机控制系统各个模块,实现了对可燃气体的检测、报警以及智能化处理的功能。本次设计的便携式可燃气体检测仪不仅能时刻监测周围环境中的燃气浓度情况,还可以在发生意外危险事情时自动报警,即当气体浓度达到预设值时,可以自动开启排风系统,同时通过GSM模块发送短信及时通知用户。总体设计思路旨在实现低成本,高可靠性和稳定性。

基于以上设计思路,本设计主要采用MQ-2气体传感器检测燃气管道周围的燃气浓度,并由主控芯片MCU进行控制。该设计主要由四大部分组成:一是传感器,能够实时检测周围环境的燃气浓度;二是主控芯片,能够对燃气信号进行数据处理和其他模块的功能控制;三是报警装置,根据主控芯片发出的信号采取相应的报警措施;四是智能化处理装置,报警的同时风扇启动并发送短消息及时通知用户做出紧急处理。

因此本次设计是基于单片机STC89C52RC的便携式可燃气体检测仪,通过MQ-2气体传感器对周遭燃气气体信号进行采集,其产生的电压信号传送到ADC0832芯片进行模数转换后,产生对应的数字信号经过转换芯片的输出通道D0、DI传送到主控芯片的串口,主控芯片将接收到的数字信号通过LCD屏实时显示,并对信号进行处理与比较,判断是否报警,通过设置声光报警装置以及通风装置,当发生燃气泄漏,同时其泄漏的浓度超过预设值之后,则自动连接并打开。

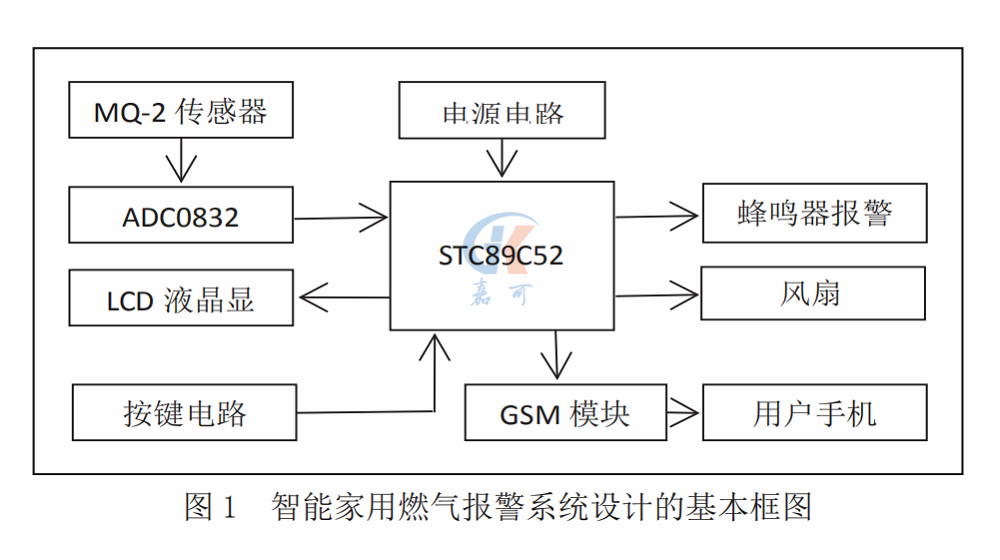

此外,由于一般家庭中所使用烟雾报警器,大多数都通过蜂鸣器来实现报警,然而采用这种方法的缺陷在于,当家中没有人在的情况时,无法做到时时提醒,存在一定的安全隐患,因此针对这种问题,本次设计增加了GSM模块。随着智能化时代的到来,手机已经成为我们不可或缺的信息获取的手段。因此我们可以通过手机来获取室内家庭的燃气浓度,并且可以通过CPU对数据进行进一步的分析,如果传感器所反馈回的燃气浓度超过安全值时,我们便可以设置单片机使其控制GSM模块向预设的手机号发送报警,这样就可以及时的告诉使用者尽快采取措施,可以更加快捷,更加安全的传递这一消息,以便控制险情。即通过GSM模块实现短消息发送,及时通知用户以便做出进一步紧急措施。硬件电路框图如图1所示。本次设计可以具体实现功能如下:(1)准确测量厨房周围环境中的燃气浓度;(2)系统各个模块的功能控制;(3)对传感器电路、转换电路以及基本报警电路的控制;(4)主控芯片编程语言的调试与正常运行;(5)GSM模块的短消息发送。
