球罐雷达液位计的安装
发布时间:2021-09-01 07:32:22

为了实现对球罐液位的高精度、无故障测量,雷达液位计在球罐上的正确安装极为关键。以JKRD型长喇叭型球罐专用天线为例。

1、导波管的安装

导波管宜选用不锈钢材质,规格与雷达喇叭口尺寸要符合,一般有三种规格的导波管:ID=100mm;10.16cm. SCH10;10.16cm.SCH40。导波管垂直度必须在±0.5°范围内,法兰水平度必须在±1°范围内。导波管应开一定数量的平衡孔,孔径应当为20mm。导波管上的所有开孔必须沿着管道单侧直线分布。导波管内壁应保证光滑,不应有残留的焊渣和未处理的毛刺。

2、参考针的安装

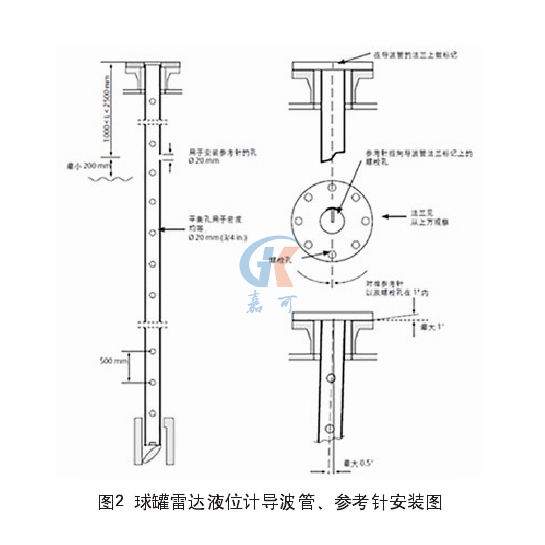

参考针可在带在线进行雷达液位计的测量精度校验。它安装在导波管一个与其他平衡孔成90°的开孔上。参考针应当位于法兰下1000mm至2500mm的位置,法兰以下1200mm处最佳。在参考针与液体最高液位之间应至少有200mm的距离。参考针必须与导波管法兰上的螺栓孔对准,雷达液位计正确校准。球罐雷达液位计导波管、参考针安装图如图2所示。


3、反射板的安装

反射板可采用焊接、栓接、铆接在导波管的下端。如配有参考环,则集成为一体安装,参考环用于当储罐为空时在安装阶段对液位计进行校准。

4、雷达液位计的通讯系统

雷达液位计能够提供支持HART协议的4~20mA的模拟量信号,也可以现场总线的方式传输。雷达液位计的通讯单元作为一个网关,基于OPC服务器模式,可将雷达液位计数据从通讯单元通讯到OPC服务器,再由客户端进行信号传输。

由于雷达液位计能够支持现场总线传输协议,所有雷达液位计的信息都可实现传输,所以可为大型罐区建立一套完整的液位系统。每台雷达液位计采用总线传输的方式与安装在机柜间内的通讯单元将数据上传,再从通讯单元以RS-485总线的形式传至操作系统进行通讯,通过上位机实现对液位、各点温度、平均温度、密度、压力等信号的集中监视。
