气体涡街流量计厂家一般用什么标定装置
发布时间:2021-04-01 08:15:51

涡街流量计是通过卡门漩涡原理测量流体流量的一种仪表,相比上世纪80年代使用较为广泛的孔板流量计,其具有结构简单,压力损失小,量程范围宽,便于安装等优点。因此,随着技术的发展,涡街流量计在工业计量上的使用逐渐成为主流(以下简称流量计或仪表)。涡街流量计通过在流体中设置三角柱型旋涡发生体,使流体产生卡门漩涡,在一定雷诺数范围内,旋涡的释放频率与流体平均流速、旋涡发生体特征宽度有关,通过测量旋涡频率可以计算出流体的流速,再测得流量计管道截面积可换算得体积流量。

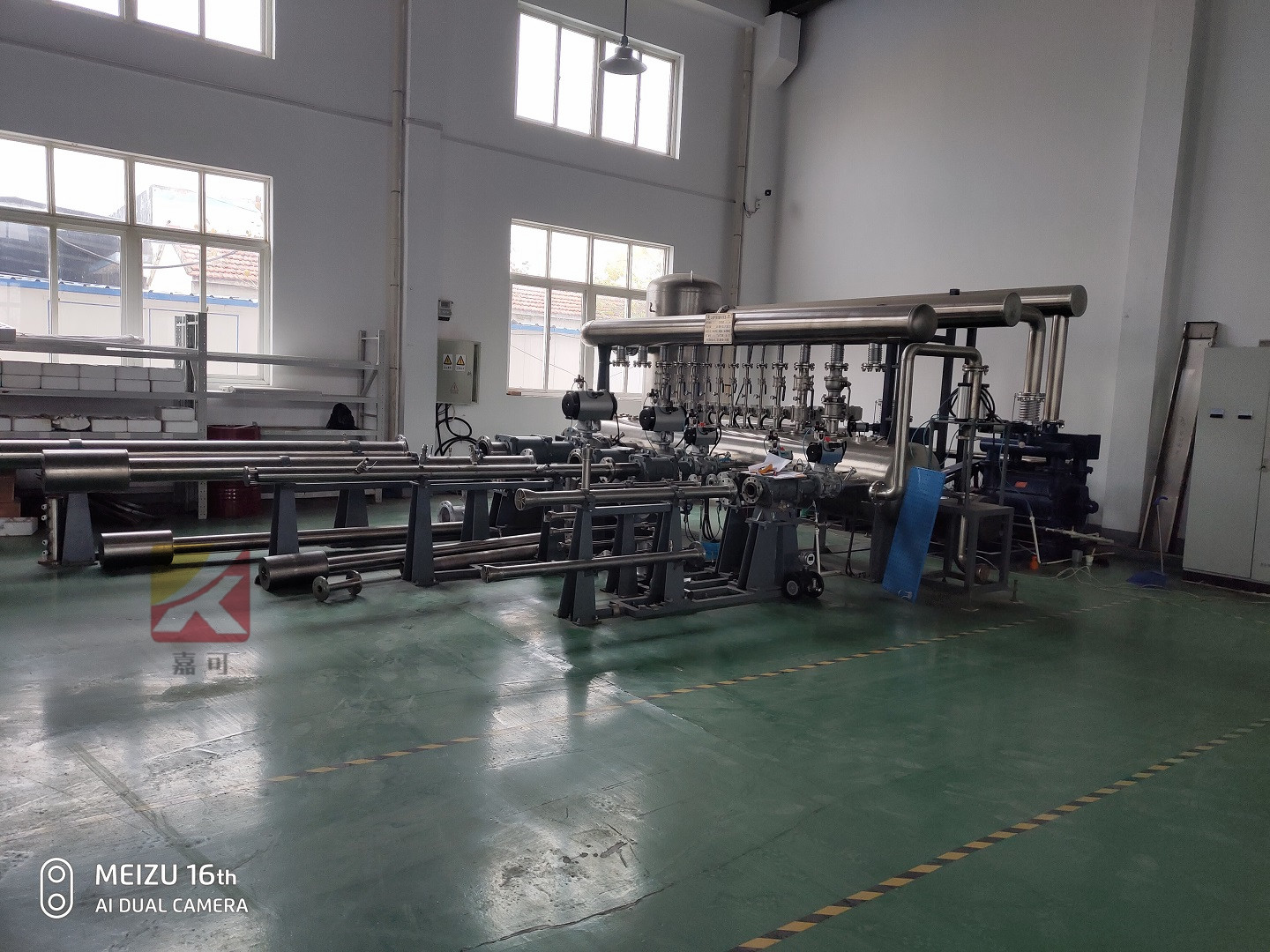

涡街流量计在投入使用前进行量值溯源是不可缺少的环节,而在量值传递工作的开展中,负压法临界流文丘里喷嘴气体流量标准装置(音速喷嘴标定装置)是一种十分典型常见的流量标准装置,如图1所示,它具备结构简单、稳定性好、适用范围广等优点,其工作原理是当气体在喷嘴上下游的压差达到一定值时将形成临界流,此时流经喷嘴喉部的气体流速达到最大值,测量该状态下流体的温度、静压、湿度,由密度换算得流过喷嘴的气体质量流量,根据连续性原理,流场内各处质量流量相等。通过选用不同的喷嘴组合使标准流量可控,以满足对流量计进行标定的实验需求。

涡街流量计本质上是一种速度式流量计,其直接测量的量为介质的流速,考虑到由于体积流量仅以介质流速及截面积确定,不受其他因素影响,因此,一般以体积流量进行示值误差或仪表系数的计算依据。在使用文丘里喷嘴气体流量标准装置对流量计进行标定时,根据连续性原理,达到临界条件后,只要分别测得被检流量计、喷嘴两处的气体温度、静压、湿度,则可通过密度关系计算被检表处流量标准值,即标准装置示值,再读取流量计示值即可计算示值误差。
