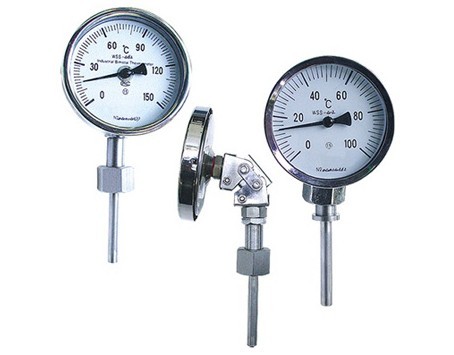

双金属温度计
发布时间:2019-03-20 15:38:15
产品详情

概述

双金属温度计,是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片,利用两种不同金属在温度改变时膨胀程度不同的原理工作的。当温度发生变化时,感温器件的自由端随之发生转动,带动细轴上的指针产生角度变化,在标度盘上指示对应的温度。

主要分类

按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。

①轴向型双金属温度计:指针盘与保护管垂直连接。

②径向型双金属温度计:指针盘与保护管平行连接。

③135°向型双金属温度计:指针盘与保护管成135°连接。

④万向型双金属温度计:指针盘与保护管连接角度可任意调整。

固定形式

为了适应实际生产的需要,双金属温度计具有不同的安装固定形式:可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法兰。

型号命名

W S S □ □ □ □——防护形式

无-普通型

安装固定方式 W-防护型

0-无固定装置 F-防腐型

结构形式 1-可动外螺纹

0-轴向型 2-可动内螺纹

1-径向型 3-固定螺纹2-135°向型 4-固定螺纹

3-万向型 5-卡套螺纹

表壳公称直径 6-卡套法兰

3-φ60

4-φ100

5-φ125

感温元件是双金属

金属膨胀式

温度仪表

注意事项

在选用双金属温度计时要充分考虑实际应用环境和要求,如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。除此之外,还要重视性价比和维护工作量等因素。此外,双金属温度计在运输、安装、使用过程中,应避免碰撞温度探杆,为保证测量的准确性,探杆插入被测介质的长度应不小于探杆长度的2/3,安装时禁止扭动仪表外壳。
