嘉可储罐雷达液位计液位测量系统
发布时间：2023-07-04 07:33:48
嘉可仪表雷达液位计一般是由发射器和天线组成，基本测量过程包括电磁波信号的发射、反射、接收三个阶段。液位计会根据接收信号自动计算出石油储罐液位值，电磁波到液面的距离与其发射到接收电磁波信号的过程时间成正比，计算如式（１）所示：D=Ct/2（１）。
式中：Ｄ—雷达液位计测量点到液面的距离，ｍ；Ｃ—光速，m/s；ｔ—电磁波运行时间，s。
对于储罐内液位的确定，采用式（２）计算：L=h-D（２）。
式中：Ｌ—罐内介质的实际液位，ｍ；ｈ—储罐的空高，即雷达波发射点（测量的参考点）到最低液位的距离，ｍ。

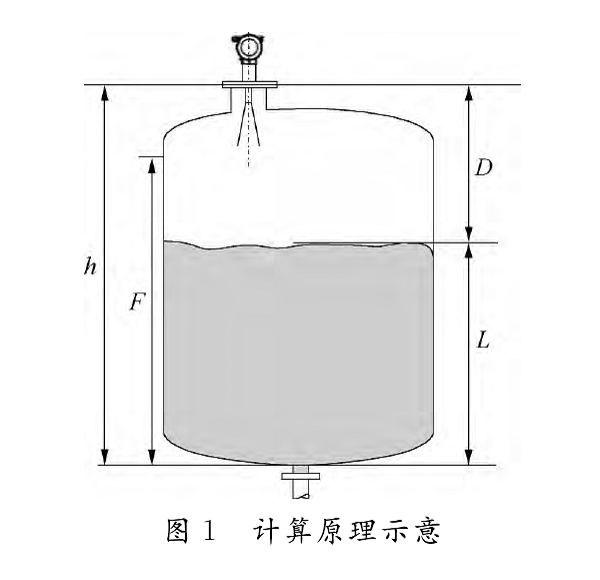

雷达液位计算的原理如图１所示，其中Ｆ为测量量程最大值。
雷达液位计基于雷达测量技术，可以实现非接触测量，耐磨损并且耐老化，不会 受到压力、温度等因素的影响。采用先进的两线制技术及数字型输出，测量精度高（±１ｍｍ），可靠性强。不同型号的液位计所采用的接收器与天线都存在着一定的差异。
嘉可仪表储罐液位测量系统主要包括：雷达液位计、信号传输线缆、分散控制系统（DCS）、SIS和I/O卡件等。液位计测量值通过RS-485/232通信接口分别连接至中心控制室DCS和SIS中，参与逻辑运算。储罐液位的变化情况可在DCS中实时察看；储罐的进、出液阀门控制，输油泵启停等操作，可在 SIS中实现。
