大口径水流量标准装置是用于校验以水为介质的各种大口径流量计（DN≥300）的计量性能，如准确度、重复性、线性度、稳定性、范围度、过载能力、可靠性等，并可为被测流量计提供准确、稳定流量量值溯源与传递的关键测量设备，它的研究和应用是流量计量与测试技术发展的重要基础。而控制系统是流量标准装置的重要组成部分，也是仪表正常检测流程中不可或缺的重要一环，装置启动、阀门开关、换向器动作、工作标准选择、标准量值确定、数据采集和传输以及检定/校准结果的判定等，均是通过测控系统来实现，其性能优劣将直接影响流量测量结果。由此可见，控制系统的稳定是确保装置正常运行和流量计检测结果准确可靠的前提。
1、结构组成
本套标准装置主要由供储水系统、液源稳压系统、流量调节系统、夹表系统、换向系统、管路系统、控制系统及标准量器等几部分组成，集静态质量法、静态容积法、标准表法三种工作原理于一身，最大可检口径为DN1000、最大运行流量可达10000m3/h。
根据被检流量计口径与流量范围，测试管路系统又可分为小水流量管路、大水流量管路两部分，其中小流量主要采用静态质量法工作原理，管径范围DN2～DN100、流量范围0.005～198m3/h、局部最高流速可达10m/s、扩展不确定度优于0.05%（k=2）、稳定性优于0.2%；大流量则应用静态容积法与标准表法，管径范围DN125～DN1000、流量范围1.8～10000m3/h、局部最高流速可达7m/s、扩展不确定度分别优于0.05%（k=2）和0. 2%（k=2）、稳定性优于0.2%。

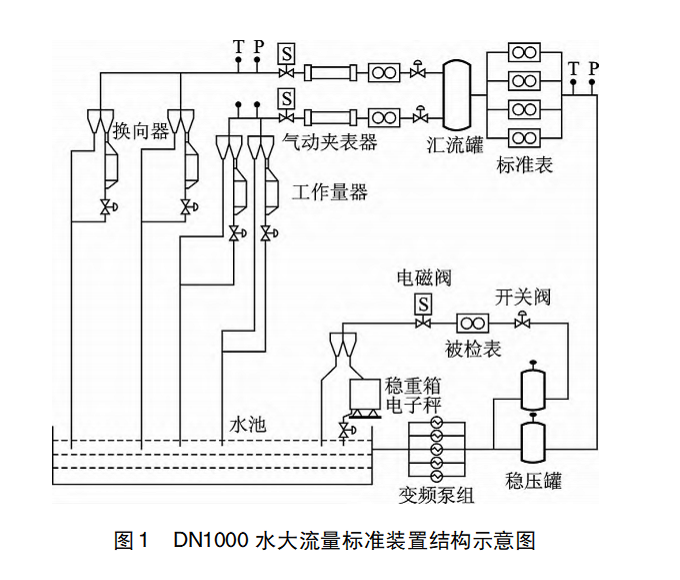

装置严格依据 JJG1 64—2000 《液体流量标准装置检定规程》设计，具有流量测量范围宽、可检口径大、流速高、稳定性强等特点，其整体结构示意图如图 1所示。
2、测量原理
由于本套水大流量标准装置同时具有静态质量法、静态容积法和标准表法三种工作原理，实际运行时需要根据现场工况条件选择适合的工作方式，其中静态质量法是在静止状态下，通过称量一段时间内容器中的液体质量从而计算得到流量值；静态容积法是在静止状态下，测量一段时间内工作量器中的液体体积并计算出流量；而标准表法则是将标准流量计作为标准器，使流体在相同时间间隔内连续通过标准流量计和被检流量计，通过比较两者之间的输出流量值来确定被检 流量计的计量误差。
利用标准装置检定流量计的具体实现流程为：在测试管路上安装好被检流量计，启动变频泵组将水池中的水抽入管路系统，经稳压罐后形成稳定水流并依次流经被检表和流量工作标准，再通过比较两者的输出流量值确定被检表的测量误差与重复性。
