常用气体流量计分类及比较分析
发布时间:2022-06-27 10:16:20

1、气体流量计分类

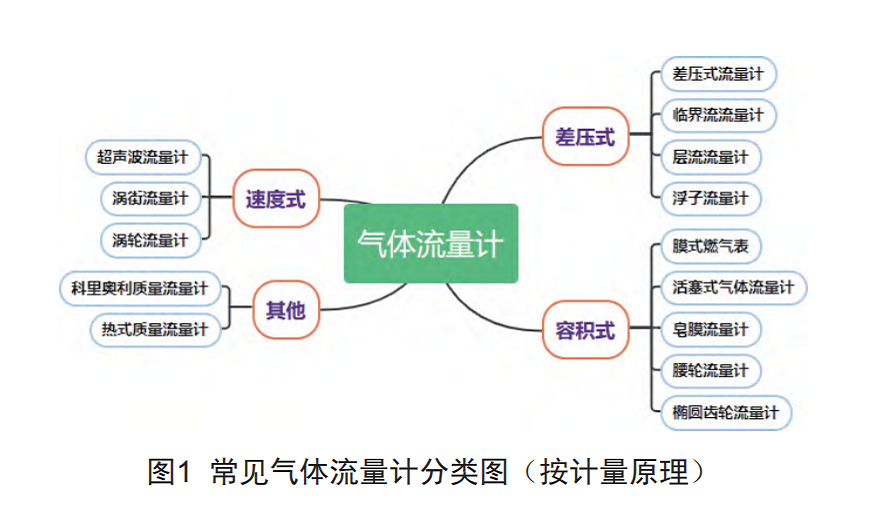

气体流量计按计量原理可分为差压式气体流量计、容积式气体流量、速度式气体流量计以及其他原理气体流量计,具体如图1所示。


2、常用气体流量计的比较分析

(1)差压式流量计

工作原理:依据安装在管道中的节流所产生的的差压和管道尺寸计算流量。

优点:结构简单,成本低,重复性好,性能稳定。

缺点:压力损失大,现场安装条件高(需要较长的直管段),精度水平中等。

适用范围:封闭管道均可,全部单向流体,部分混相流体。

(2)临界流流量计

工作原理:当入口压力和出口压力达到一定比值,即气流速度在喷管喉部达到音速,依据经验公式计算喷嘴的质量流量。

优点:重复性好,测量准确度高,范围度宽,不受温度压力等限制。

缺点:对气体介质要求较高,不适用复杂气体;噪声高。

适用范围:实验室使用。

(3)超声波流量计

工作原理:通过检测流体流动对超声脉冲的作用来测量流体流量。

优点:无流动阻挠测量,无压力损失。

缺点:对气体清洁度较高,精度不高。

适用范围:用于难于实验室测量的场合。

(4)浮子流量计

工作原理:依据浮子在垂直的锥形管上下移动,对应的通流面积现实流量的大小。

优点:结构简单,压力损失小,价格低廉。

缺点:一般只能垂直安装,易损坏,精度较低。

适用范围:一般作为直观流动指示,或者测量精度要求不高的现场指示仪表使用。

(5)涡街流量计

工作原理:通过检测非流线型旋涡发生体两侧产生的漩涡的频率来计算流体流量。

优点:精度较高,适用流体种类多、范围宽、压损小。

缺点:需要较长直管段,不适用低雷诺数测量。

适用范围:用于大管径,和中高速流体。

(6)容积式流量计

工作原理:利用机械测量元件把流体连续不断的分割成单个已知的体积,依据该体积部分的次数来测量总流量。

优点:精度高、无管道安装要求,量程宽。

缺点:结构复杂、体积庞大、安装维修成本高、对介质种类和口径有要求。

适用范围:适用于清洁的单相流。

(7)层流流量计

工作原理:气体流量经过层流元件时,通过计算层流元件前后压力差值和流量的线性关系,计算体积流量。

优点:不受压力限制,可高压测试,正压负压均可。

缺点:层流元件内部结构负复杂,微小流体通道易被流体中的杂质堵塞。

适用范围:适用于小微气体流量检测。
