常用的液位传感器的介绍
发布时间:2021-11-15 08:48:07

液位传感器主要是依靠各种不同的敏感元件来检测液位的变化,并将其转换成相应的距离,再转换成标准电信号或相应的数字信号。本文挑选了三种具有代表性的液位计进行分析比较。


1、雷达液位计

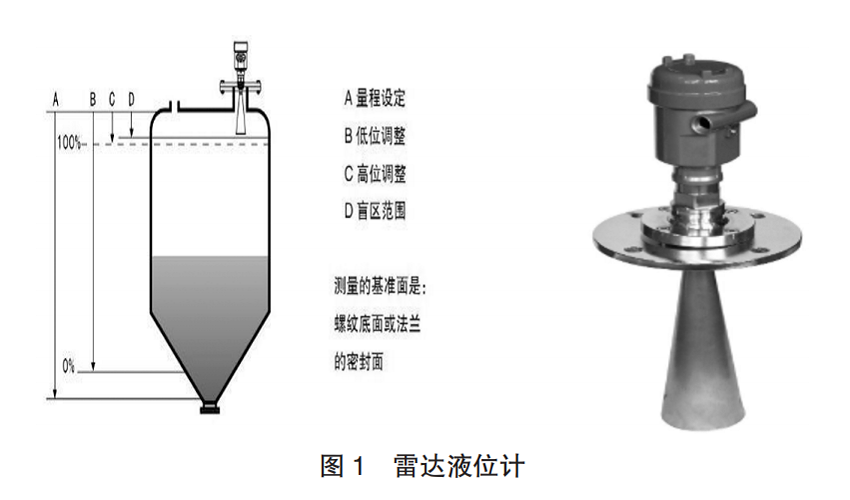

依据图1表明,发生器在雷达液位计上部安装,其会发生电磁脉冲波,脉冲波方向为向下,一旦其与介电常数较高的页面相遇情况下,电磁脉冲波进行反射,通过计算其传播时间从而能够准确地得到液面的位置。雷达液位计是 21世纪初出现的一种新型液位计,其主要利用电磁脉冲来测量液位。雷达液位计由于测量时不与被测物体接触,避免了因磨损而产生的机械摩擦问题,在接触式液位计不能使用的场合它几乎全能满足,因此适用范围非常广,但雷达液位计的成本非常高。


2、差压液位计

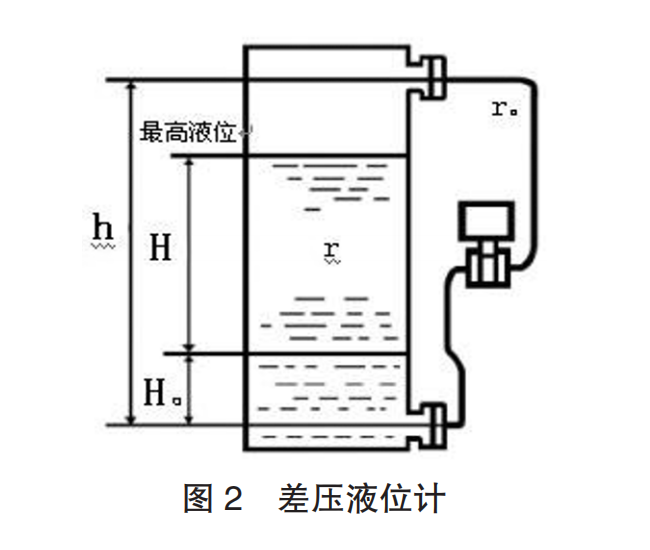

如图2所示,差压液位计上有一个隔离膜片,作用在液位计上的双重压力会向测量元件传递,依靠密封液进行,并最终向标准电信号输出转化,主要由压电转换器进行。差压液位计通常安装在容器的最底部,依据压力信号计算出液位高度。

3、磁致伸缩液位计

磁致伸缩液位计是近年来出现的一种新型液位计,它主要是利用磁致伸缩材料的磁致伸缩效应和逆磁致伸缩效应的原理制成。

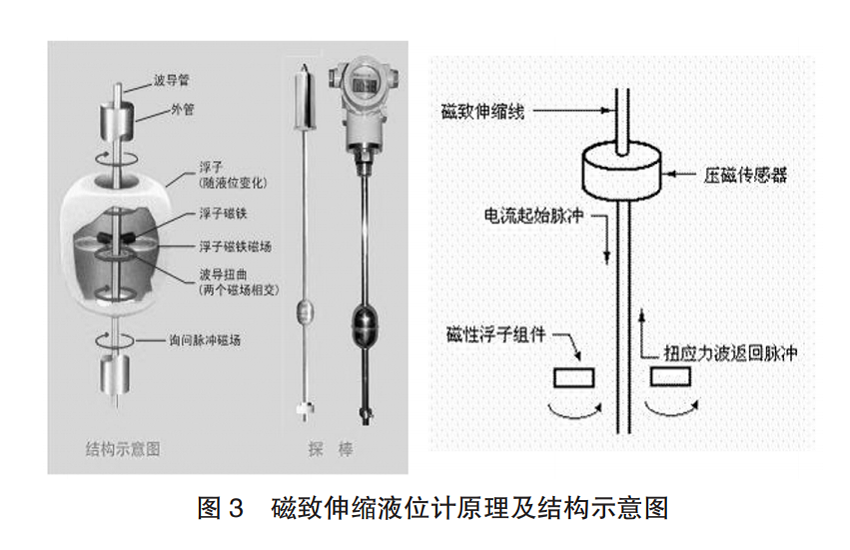

如图3所示。磁致伸缩液位计一般由三部分组成,分别是检测杆、电路单元和浮子。浮子套在探测杆上,探测杆上装有一组永磁体。会随着液位的变化沿着检测杆上下移动。当发射机通电时,接收机与脉冲发电机正常生产情况下,会将小电流查询脉冲信号向低端位置发送,主要由发射机进行,脉冲磁场及脉冲由磁致伸缩线方向运转。若是浮球中的磁场与脉冲信号二者磁场碰撞,将会使其向磁致伸缩线两端位置传送,阻尼会吸收向下传递的扭转应力脉冲,接收器会对向上发生的扭转应力进行接收后开展检测。依据时间差(查询脉冲发出至接受扭应力返回),对液位高度进行计算,并将其金属输出信号的转化,其为4~20mA。
