1、系统结构组成及控制原理
整个泵站远程集控系统由以PLC为中心的控制柜、各种传感器、现场显示仪表以及传输线路组成，在现有电控系统基础上，现有水泵、电机及主管道连接不变动的情况下，对最小的辅助管道进行改动，增加各种传感器及辅助检测装置，以最经济、最安全、最稳定的控制方案，实现远程集中控制，实现井下无人值守。

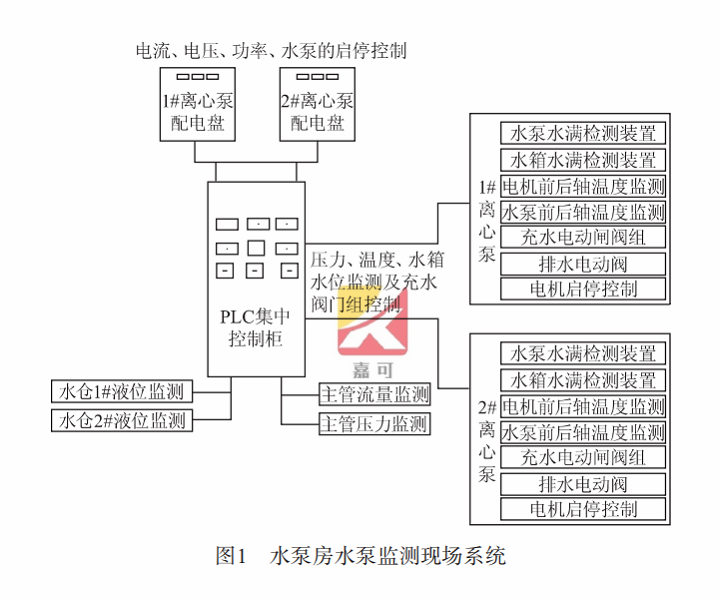

本系统在每台主泵启动时，利用潜水泵对两台主泵进行灌水；利用水满检测装置，监控灌水状态；将现有水泵启动柜与PLC控制柜启停互锁，利用原动力柜进行启动；采集原动力柜的三相电流、三相电压和有功功率等电气参数，传输至PLC控制箱，各种传感器参数也传至PLC控制箱，由PLC控制箱进行决策控制，同时，通过通信接口与地面主控站相连，在主控站进行组态。水泵房水泵监测现场系统如图1所示。
2、系统组态实现的主要功能
（1）水泵操作分为现场操作（近程操作）和远程操作，近程操作和远程操作都有自动和手动两种操作方式，转换灵活，使用方便。
（2）自动管理水泵房的水泵组，达到自动启泵、自动停泵的全自动无人值守目的。
（3）实时在线监测水泵各工况参数，包括水仓水位、管道流量、运行电压、运行电流、电机功率、出口压力、轴承温度、水泵运行状态等。
（4）通过对电参数（如运行电流、运行电压）进行分析，判断水泵的运行状态，针对水泵不上水、缺相、电流/电压异常等状况，及时报警并停机。
（5）通过对水泵的功率、效率、电耗、工况点等进行分析，可调整开停机时间，避开电力负荷高峰期，削峰填谷，节约电费开支，确保经济运行。
（6）通过对出口压力、轴承温度、管道流量等参数的分析，判断水泵是否出现故障，若是，及时报警。
（7）当主水泵出现故障时，能自动开启备用水泵；当一台泵不能满足排水需求时，根据涌水量，自动确定开启水泵的台数。
（8）系统根据水池液位，可结合分时计费和“躲峰用谷”原则，决定水泵的开停时间。同时，根据液位控制水泵，实现两台水泵相互轮流使用。
（9）操作站上的监控软件以水泵房现场为原型，一对一动态显示水泵、阀门、水流的运行状态以及各个仪表的数据参数。
（10）具有完善的参数设置、数据查询和报表处理系统，可随时根据客户运行要求，修改系统配置参数，查询水泵运行数据，打印水泵运行报表。
（11）具有完善的操作权限管理系统、故障报警处理系统、现场及远程联锁控制系统，使系统运行更安全。
